Fla-Raketenkomplex 9K31

5. Fla-Rakete 9M31

Die Fla-Rakete besteht aus den Hauptbaugruppen: Triebwerkszelle, Ruderzelle, Zielsuchlenkkopf (ZSLK) und Gefechtszelle. Die Rakete ist in Entenbauart ausgeführt.

Nach Erfassen eines Zieles durch den ZSLK erfolgt eine akustische und optische Signalisation an den Fla-Raketenschützen und der Übergang zur automatischen Zielbegleitung durch den ZSLK. Bei Einflug des Zieles in die berechnete Startzone gibt der Fla-Raketenschütze den Vorhalt ein und startet die Rakete. Dadurch wird die Bordstromversorgung der Rakete eingeschaltet, das Starttriebwerk gezündet und die Rakete verlässt den Start und Transportcontainer.
Nach Verlassen des Containers zündet das Marschtriebwerk und das Gefechtsteil der Rakete wird scharf. Entsprechend der Methode der proportionalen Annäherung werden durch den ZSLK Lenkkommandos erarbeitet, verstärkt und über die Rudermaschinen an die Ruder gegeben. Das Gefechtsteil detoniert nach Kommando vom Annäherungszünder, Andernfalls wird die Rakete nach 16s unscharf.

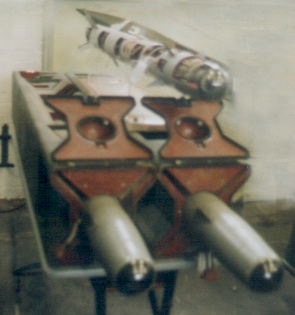

Schnittmodell einer 9M31 darunter zwei Start und Transportcontainer. mit zu ca. 1/3 heraus- gezogenen 9M31. Foto: Ralf Wagner 2003

Taktisch technische Angaben der 9M31

Bezeichnung Wert
Durchmesser 120 mm
Länge 1803 mm
Masse der Rakete 30,5 kg
Masse mit Container 55 kg
Masse mit Container in Transportkiste 95 kg
Masse Gefechtsteil 2,75 kg
Masse Sprengstoff 1,0 kg
Lenkmethode proportionale Annäherung
Lenksystem Zweikanal Zielsuchlenkung  passiv-optisch
Zeit des gelenkten Fluges 14 s
Verbotssektor in Richtung Sonne  +/- 25°
Grenze der Selbstzerlegung keine, nach 16 s unscharf

Aufbau des Zielsuchlenkkopfes:

1- Modulatorscheibe

2- Fotoelement

3- Antrieb der Modulatorscheibe (E-Motor)

4- Vorverstärker

5- Summierglied

6- Leistungsverstärker

Darstellung aus "Handbuch für Fla-Raketenschützen und Funkorter der Fla-Einheiten der Truppenluftabwehr"  Militärverlag der DDR 1984

Ralf Wagner, 2005



Quellen:


NVA, Kdo LasK; CTLA Auskunftsbuch der Truppenluftabwehr 1985, ex GVS B 597030
www Internetseite vestnik pvo, 9K31
Lutz-Reiner Gau,
Jürgen Plate, Jörg Siegert		 Deutsche Militärfahrzeuge "Bundeswehr und NVA", Motorbuchverlag, 1. Auflage 2001 (Angaben zu Basisfahrzeug
Roland Seifert NVA: Die Raketenwaffen/ Typologie für Sammler und Modellbauer 1998 by RoSe
Herausgeber:
CTLA Kdo LaSK		 "Handbuch für Fla-Raketenschützen und Funkorter der Fla-Einheiten der Truppenluftabwehr"  Militärverlag der DDR 1984
