57 mm Fla-SFL ZSU 57-2konstruktiver Aufbau |
- Basisfahrzeug
- Turm mit Bewaffnung
- elektrische Anlage, Nachrichten- und Beobachtungsgeräte, Kernwaffenschutz- und Feuerlöschanlage
|
Basisfahrzeug Das Basisfahrzeug der Fla SFL 57-2 wurde vom Kampfpanzer T-54 abgeleitet. Da das Fahrzeug nur leicht gepanzert ist (9-13mm), konnte auf Grund des geringeren Eigengewichts von ca. 28 t auf eine Laufrolle verzichtet werden. Im Frontbereich der Wanne befand sich eine Notausstiegsluke für die Besatzung. Der Turm war oben offen und konnte mit einer Plane verschlossen werden. Am Heck des Turmes befand sich ein Drahtkorb in den die Granathülsen ausgeworfen wurden |
Schnittzeichnung ZSU 57-2 Zeichnung - (7) |
|

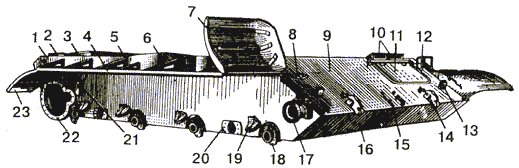

Wanne
1. Heckpanzerung 2. Ventilatorabdeckung, 3. Jalousie, 4. Kettenschürze, 5. Haltewinkel für Kettenschürze 6. Seitenpanzerung, 7. vorderer Schmutzfänger (aufklappbar), 8. Stutzen für Bugtank, 9. Bugpanzerung, 10. Abdeckung der Fahrersichtgeräte 11. Notausstiegsluke für den Fahrer, 12. Scheinwerferhalterung, 13 Halterung für Wellenabweiser, 14 Abschlepphaken, 15. Schloss zur Befestigung des Abschleppseils 16. untere Bugpanzerung, 17. Konsole für die Halterung des Leitrads, Konsole des Schwinghebels des Stützrades, 19. Anschlag des Schwinghebels, 20. Flansch zur Befestigung des Stossdämpfers, 21. Kettenbolzenabweiser, 22. Flansch zur Befestigung des Zahnkranzes, 23. hinterer Schmutzfänger |
|
|
Turm mit Bewaffnung

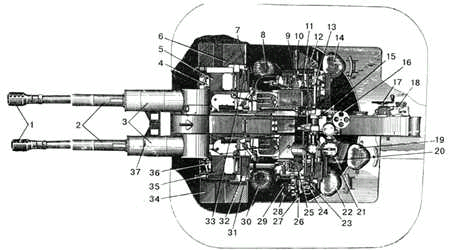

1 Mündungsbremse, 2 Rohr, 3 Vorholfeder, 4/36 Ausrückhebel für den Schlitten des rechten (linken Magazins) 5/35 Ausrückstange (Zuführeinrichtung zur Aufnahme der Patronenrahmen), 6/34 Ladetisch, 7/31 Spannhebel für den rechten (linken) Verschlusses, 8/30 Sitze der Ladekanoniere (K3/K4), 9 sechsstufiges Reduziergetriebe für Richten nach der Seite, 10 Seitenrichtmaschine, 11 Handrad zum Richten nach Seitenwinkel , 12/23rechtes (linkes) Reflexvisier, 13 Visiersperre, 14 Platz des Kommandanten, 15 Entfernungsanzeiger, 16 Handrad Entfernung, 17 Handrad zur Handsteuerung des Transportbandes, 18 Antrieb des Transportbandes, 19 Platz des Visierkanoniers (K2), 20 Kurspfeil, 21 Visiertisch, 22 Platz des Richtkanoniers, 23 zu 12, 24 Schalter der elektrischen Abfeuerung, 25 sechsstufiges Reduziergetriebe für Richten nach der Höhe, 26 Hohenrichtmaschine, 27 Handrad zum Richten nach der Höhe, 28/29 Pedale zur Abfeuerung des Linken/rechten Geschützes, 30 zu 8, 31 zu 7, 32 /33 Hülsenauswurf des linken/rechten Geschützes, 34 zu 6, 35 zu 5, 36 zu 4, 37 Grobvisier |
|
|

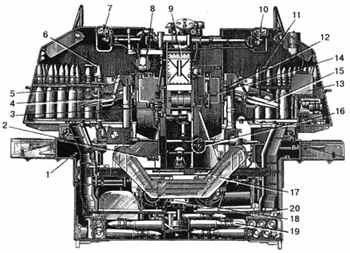

1 Begrenzungsfläche des Turms (Auflage auf Wanne), 2 Pedal des Kursstabilisators, 3 Hebel zum Ausschalten des Kursstabilisators, 4 linke Fördereinrichtung, 5 Schalthebel der Richtmaschine, Handrad für Höhe, linkes Reflexvisier, 8 Visiertisch, 9 Deckel der hinteren Luke der Lafette, 10 rechtes Reflexvisier, 11 Handrad Seitenwinkel, 12 Signalgeber, 13 Funkgerät, 14 Hebel zur Handsteuerung des Transportbandes, 15 rechter Ladetisch, 16 Stopphebel, 17 untere Abdeckung, 18 Umschalteinrichtungh, 19 Munitionslager unter dem dem Turmboden (vor der Motorsektion), 20 Turmboden |
|
| Der Munitionsvorrat der Fla-SFL betrug 300 Granaten. Im Turm der Fla-SFL sind 176 Flak-Granaten in Vierer-Rahmen (44 Clips) untergebracht (1= Ablageflächen für Clips, 2=oberer Haltebügel, 3= Haltblech für 5 Clips, 4/5 Halterungen für Clips in der Turmkrümmung. -> auf dieser Darstellung sind sogar 196 Geschosse im Turm untergebracht). Weitere 72 Geschosse (24 Clips) befanden sich im Bugbereich der Wanne und 52 Geschosse vor der Motorsektion. |
Unterbringung der Minition im Turm der ZSU 57-2 |
| Für das Zwillingsgeschütz weist der Turm im Frontbereich eine große Schießscharte auf. Im Heckbereich befindet sich der Auswurf für die Granathülsen. | |
|
Ralf Wagner, 2004 | |

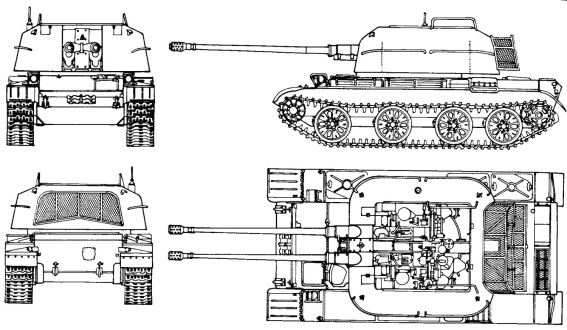

Vierseitenriss der Fla-SFL ZSU 57-2 (Zeichnung Zaloga)
