23 mm Flak ZU 23-2

Konstruktiver Aufbau

Die 23 mm Zwillingsflak ist ein Gasdruckladers mit Fallkeilverschluss. Unter Ausnutzung des Drucks der Pulvergase erfolgen folgende Vorgänge beim Schießen automatisch:

  • Verriegelung des Verschlusses
  • Schussabgabe
  • Rohrentriegelung
  • Ausziehen und Auswurf der Hülse
  • Transport des Gurts
  • Patronenzuführung

Hauptbestandteile sind:

  • 2 x 23 mm automatische Waffe 2A-14

  • Lafette

  • automatisches Flakvisier ZAP-23

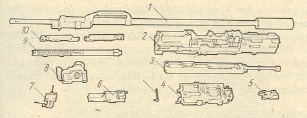

Aufbau der Waffe 2A-14:

1 Rohr,

2 Waffengehäuse,

3 Verschlussrahmen mit Gaskolben

4 Zuführdeckel,

5 Verschluss,

6 Abfeuerungseinrichtung

7 Blockierungseinrichtung

8 Bodenstück

9 Schließeinrichtung

10 Rücklaufdämpfer

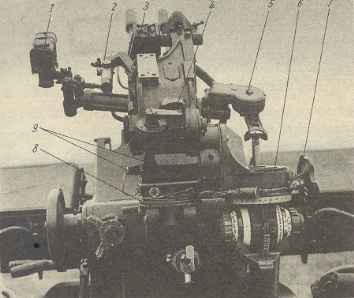

 Aufbau des automatischen Flakvisier ZAP-23

1 automatisches Reflexvisier KW-L

2 Erdzielvisier

3 Kompensator

4 Wippe mit Entfernungsgetriebe

5 Entfernungsschlitten

6 Kurskopf

7 Handrad für Entfernung

8 Visiertisch

9 Visierbeleuchtung
