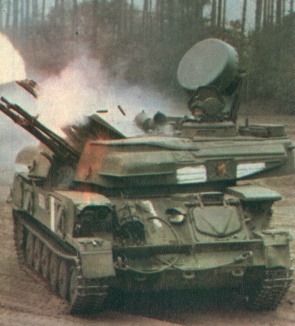

Fla-Sfl ZSU-23-4 "Shilka" |
|
Die Fla-Sfl ZSU23-4 löste in der NVA in den MSR das 14,5 mm Fla-MG ZPU-4 und die 23 mm Flak ZU-23-2 und in den PR die Fla-SFl ZSU 57-2 ab. Die Fla-MG und Flak-Batterien in den MSR wurden zu Fla-Sfl-Batterien umstrukturiert. Die erste Strukturänderung erfolgte bereits, bevor die erste "Shilka" eine NVA Einheit erreicht hatte. Nach dem Stellenplan, gültig ab 1.1.1965, sollte eine Fla-Sfl Batterie über 6 Fla-Sfl ZSU23-4 verfügen. |
 |
 |
Ab 1.1.1968
wurde in den Streitkräften der Mitgliedsstaaten des Warschauer
Vertrages die Einheitsstruktur des Vereinigten Oberkommandos. umgesetzt.
Diese sah für die Fla-Sfl-Batterie nur 4 Gefechtsfahrzeuge
ZSU-23-4 vor.
1968 begann die Zuführung der ersten "Shilka's" in den NVA-Lehreinrichtungen, insbesondere der Offizierschule Löbau. Damit gelingt es erstmals in der TLA einen Ausbildungsvorlauf bei der Einführung eines neuen Systems zu erreichen. Mehrere diese "Shilkas" wurden in Folge zu Kabinettstationen umgebaut. 1969 werden als erste Einheiten die Fla-Sfl Batterien der 4. und der 8. MSD mit dem System ausgerüstet. |
Insgesamt zog sich der Prozess der Ausrüstung der Einheiten mit dem System "Shilka" bis 1975 hin. Als letzte erhielten die Regiments-Fla-Einheiten der 7.PD und das MSR-9 die "Shilka". Auf Grund des langen Einführungsprozesses wurden 4 Modifikationen eingeführt: die ZSU-23-4 ("0"), ZSU23-4W und ZSU23-4W1 und ZSU23-4M. Die ZSU23-4 ("0") gab es nur an den Lehreinrichtungen, zum Teil als Kabinettstation. Im Zuge der Hauptinstandsetzungen wurden die älteren Versionen W und W1 auf den Standart M/M1 gebracht. |
|
 |
1990 wiesen die "Shilkas" der NVA daher in den im Wesentlichen einen einheitlichen Ausrüstungs- standard aus. Obwohl 1982 mit dem Fla-Raketen- Artillerie- system 2S6/2K22 "Tungusta" die Produktion des "Shilka"-Nachfolgers "Tunguska" begonnen hatte und ab 1989 für den Export freigegeben wurde, war eine Ablösung der "Shilka" in der NVA zunächst nicht geplant. Statt dessen sollten die "Shilkas" weiter modernisiert werden Mit der Einführung einer geringen Anzahl von 9K31 Strela 1 1975 in einigen Panzerregimentern des MB III wurden die betreffenden Fla-Sfl -Batterien zu Fla-Raketen-Artilleriebatterien umstrukturiert. Die vier Fla-Sfl bildeten nun einen Fla-Sfl-Zug. Mit Einführung des FRK 9K35 Strela10 ab 1987 sollte diese Struktur langfristig in allen MSR und PR umgesetzt werden |
| 1988 verfügte die NVA über insgesamt 116 Systeme, davon 96 in den Regiments-Fla-Einheiten (24 Batterien) und 20 (5 Batterien) konserviert als Mobilmachungsbestand (je Mob-Division eine Fla-Sfl-Batterie). | |
| 1989 entfielen auf Grund der Auflösung der Panzer- regimenter in den MSR und je eines Panzerregi- ments in den PD weitere 6 Fla-SFL Batterien (24 ZSU-23-4), so dass sich in den Linieneinheiten noch 72 ZSU 23-4 befanden. Die Shilkas der auf- gelösten Batterien sollten nach einer HI der Mob.-Reserve zugeführt werden. Nach Information des Berlin Information Center For Transatlantic Security (BITS) soll die NVA 1990 über 128 "Shilkas" verfügt haben. Eventuell resultiert die Differenz von 12 Maschinen aus dem Bestand der Lehreinrichtungen. Nach BITS Angaben war geplant 120 "Shilkas" an Griechenland zu liefern, 1994 wurde diese Planung offensichtlich auf 72 Shilkas reduziert. Es ist jedoch nicht nachvollziehbar, dass Griechenland überhaupt ZSU23-4 erhalten hat. Zwei Shilkas und eine MTO wurden 1991 an Israel abgegeben. Einzelne "Shilkas" erhielten auch die USA, Frankreich und Großbritannien. Einzelne Maschinen dienten als Hartziel bei der waffentechnischen Erprobung. |  |
Zeit zur Herstellung der Feuerbereitschaft: 5:00 min
Stellungswechsel 5:00 min
max. Dauerbetriebsart Funkmeßfeuerleitgerät: 8 h
max. Dauerbetrieb der Richtantriebe: 2 h
max. Dauerbetrieb der KWS-Anlage: 4 h
1. Fahrzeug / Stromverorgung
| Gefechtsmasse | 21t | Watfähigkeit | bis 1 m |
| Länge | 6,535 m | Überschreitfähigkeit | bis 2,5 m |
| Breite | 3,015 m | Seitenneigung | bis 20° |
| Höhe |
Marschlage : 2,644 m Gefechtslage: 3,165 m |
Marschgeschwindigkeit |
Straße: bis 50 km/h Gelände: bis 30 km |
| Spurbreite | 2,5 m | Bodenfreiheit | 0,38 - 0,43 m |
|
Fahrbereich |
bei KS- Reserve für 1,5 bis 2 h Arbeitszeit der Gasturbine auf Straßen: 450 km im Gelände. 300 km |
||
| Antrieb | W-6M1 4-Takt-Diesel, 6 Zylinder, 280 PS(199kW) bei 2000 U/min | ||
| Stromversorgung | 3 Phasen 220 V/ 400 Hz (erzeugt durch Umformer BP-112) | ||
| Primärstromquelle | Gasturbine DG4 M1 - 51,5 KW (70 PS), 27.600 U/min bei Vollast, Verbrauch ca. 90 l/h, angeschlossen Generator G/SW-2-14 und Umformer BP112 | ||
2. Waffensystem AZP 23
| Masse einer Waffe | 85 kg | theor. Feuergeschindigkeit | 3.200 - 3.600Schuß/min* |
| V0 der Granate | 900-1000 m/s | prakt. Feuergeschwindigkeit |
500 Schuß/min je Rohr (2000 Schuß/min*) |
| Seitenrichtbereich | 360° | Max. Schußhöhe | 1.500 m |
| Höhenrichtbereich | -4° bis 85° | Max Schußentfernung |
Schrägentf. 2500 m Kartenebene 2000 m |
| Menge der Kühlflüssigkeit je Rohr | 85 l | Masse einer Granatpatrone | 450 g |
| Kampfsatz: | 2.000 Schuß | Feuerunterbrechung zur Rohrkühlung | 15 s nach 150 Schuss |
| Kühlmittelmenge für Flüssigkeitsumlaufkühlung der Waffe | 85 l | ||
| maximaler Neigungswinkel bei der Bekämpfung von Luftzielen | 10° | ||
| maximale Geschwindigkeit bei der Bekämpfung von Luftzielen | 25 km/h | ||
* bezogen auf Schießen mit vier Rohren. Es konnte jedoch auch nur mit zwei Rohren gefeuert werden. In der NVA wurde bei Gefechtsschießen generell nur mit zwei Rohren gefeuert
3. Funkmessgerät RPK-2M
| Auffassentfernung (BA Sektorsuche) | 12.000 m | Suchsektor (Seitenwinkel) |
5-00 bis 13-00 (manuell einstellbar) |
| Entfernung der autom.Zielbegleitung | 10.000 m | Suchsektor (Höhenwinkel) | +/-7,5° |
| Seitenschwenkbereich der Antenne | 60-00 (360°) | Koordinatenfehler bei AZB nach Entfernung | +/- 10m |
| Höhenschwenkbereich der Antenne | -01-50 bis 14-40 (ca. -2° bis 87°) | Koord.-Fehler bei AZB nach Winkelkoordinaten | +/- 0-02 |
| Winkelgeschw. der Antenne im Suchregime | 20°/s (nach der Seite) | Frequenzbereich | |
| Auflösevermögen bei autom. Zielbegleitung | 75 m | max Leistungsaufnahme | 28 KW |
| Öffnungswinkel des Richtdiagramms | 1° | Sendeleistung | 15 KW |
4. Richtantriebe
| Richtgeschwindigkeit auf Erdziele | Seite/Höhe | 15°/s +/-5% |
| Richtgeschwindigkeit auf Luftziele | Seite automatisch | 45-60°/s |
| Seite halbautomatisch | 65-75°/s | |
| Höhe automatisch | 30°/s | |
| Höhe halbautomatisch | 55-65°/s |
5. Arbeitsbereich des Rechengeräts
Koordinaten x/y (Entfernung in den Kartenebenen) : 9.000 m
Koordinate H (Höhe) : -100m bis 1.500m
Zielgeschwindigkeit: 450 m/s
Ralf Wagner, 12/2004
