Fla-Sfl ZSU-23-4 "Shilka"

3. Aufbau Basisfahrzeug
1- EWZ Kasten 2- Scheinwerfer- abdeckung 3- Luke zum vorderen KS-Behälter 4/30Luftfilter
5/7 Luke zum Umformerblock 6 Lüftungsluke Umformer 8- untere Bordwand 9- obere Bordwand
10- Generatorluke 11- Lüftungsluke des Generators 12- Luftansaugschacht mit Filter der Gasturbine 13- Gasturbinenluke
14- Wartungsluke Gasturbine 15- Schutzplatte Gasturbine 16- Gasaustrittsöffnung der Gasturbine 17-Hintere Schutzplatte Platte d. Gasturbine
18/21- Halterung des Abweisers für den Ejektor 19- Luke für den hinteren Kraftstofftank 20- Jalousie der Luftzufuhr des Motors 22- Luke des Vorwärmers
23- Motorluke 24- Luke zum Oeltank 25-Luftfilterluke 26- Turmdrehkranz
27- vordere Abdeckplatte 28- Luke der Lüftungsanlage 29-Verkleidung des Ausgleichers (KWS_Anlage) 31- Ausgleicher (KWS Anlage))
32- Winkelspiegel des Fahrers 33/36- Fahrerluke  34- Schmutzabweiser 35- Abschlepphaken
37- Frontpanzerung 38- seitlicher Beobachtungsschlitz 39-Luke zum Bugtank 40- Abdeckplatte des  Bugtanks

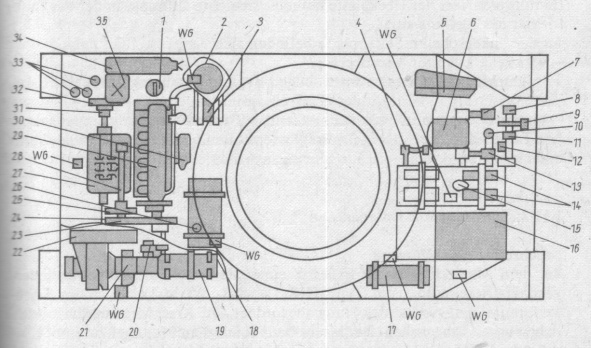

1- Ölzentrifuge 2- Luftfilter 3-Ölbehälter 4- Schalthebel Zusatzgetriebe SVA
5- Instrumententafel des Fahrers 6- Fahrersitz 7/13- Lenkhebel 14- Batterie
15- Batterielüfter 16- vorderer KS-Tank 17- Umformerblock SVA 18- hinterer KS-Tank
19- Generator der SVA 20- Zusatzgetriebe der SVA 21- Gasturbine 22- Luftfilter der Gasturbine
23- rechte Anrtriebswelle 24- Zwischengetriebe 25- Hauptkupplung 26- Einfüllstutzen hinterer KS-Tank
27- Wechselgetriebe 28- Verbindungswelle 29- Fahrmotor 30- Ölfilter
31- linke Antriebswelle 32- linkes Planetenlenkgetriebe 33- Feuerlösch- flaschen 34 Vorwärmer
35- Ausgleichsbehälter Kühlanlage WG- Wärmegeber der Feuerlöschanlage

Ralf Wagner, 12/2004

Quellen

www Internetseite von Said Aminow zur "Shilka" (Russisch)
Herausgeber:  MfNV Handbuch für Fla-Einheiten, Militärverlag der DDR, Berlin, 1990
