automatisierte Führungsstelle (AFSt) Pu-12, Pu-12M (9S482/9S482M)
4. Nachrichtengeräte
Der PU-12/ PU-12M verfügt über umfangreiche Nachrichtenmittel. So gab es im Pu-12 fünf Funkgeräte mit dazugehörigen Antennenverstärkern, einen 16m Teleskopmast und ein umfangreichen System der inneren Verbindung mit Pulten, mit denen sich die Besatzung auf verschiedene Funkgeräte schalten konnte. Mit den Funkgeräten konnten beispielsweise folgende Netze bedient werden:
|
FuG/ Typ |
Frequenzbereich | Reichweite | Funknetze (FRBttr) | Funknetze (Fla-Sfl Bttr) |
|
FuG-1 (R-123) |
20-51,5 Mhz | 15-20 km | Funknetz Luftlage (Netz ZZW Nr.2,Planzeichner) | Funknetz Luftlage (Netz ZZW Nr.2,Planzeichner) |
|
FuG-2 (R-123) |
20-51,5 Mhz | 15-20 km | Funknetz des Deckungsobjektes (L-TLA MSR/PR) | Funknetz des Deckungsobjektes (MSB/PB) |
|
FuG-3 (R-111) |
20-52 Hhz | 25-30 km | Funknetz Führung K-FRR | Funknetz LTLA MST/PR |
|
FuG-4 (R-123) |
20-51,5 Mhz | 15-20 km | Funknetz zur Führung der FRBttr | Funknetz zur Führung der Fla-Sfl Bttr |
|
FuG-5 (R-407) |
62-60 Mhz | bis 15 km Reichweite | Funknetz zum Empfang der automatisierten Feuerleitung (FRR) | Funknetz zum Empfang der automatisierten Feuerleitung (MSD/PD) |

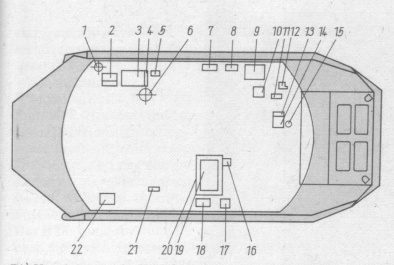

Unterbringung der Nachrichtenausrüstung im Pu-12M
|
Zeichnung: Handbuch für Fla-Einheiten (54) |
1 Antennenfuß Stabantenne 2 Pult der inneren Verbindung PWS-2 3 FuG-3 (R-123) + Stromvers.-Block (4) 5 Verteilerkasten RK-3 U 6 Teleskopmast 7 Kommandeurssprechgerät RTK-1 8 Verteilerkasten RK-3U 9 FuG-2 (R-123) + Stromvers.-Block (10) 11FuG-5 (R-407) 12 Stromversorgungsblock BP-3M 13 Automatikblock der Antennenanpassung 14 Antennenanpasseinrichtung SAU 15 Stabantenne 16 Funkertisch 17 Pult der inneren Verbindung PWS-1 18 Schaltkasten RK-1U 19 FuG-4 (R-123) 20 FuG-3 (R-111) 21 Antennenfilter 22 pult der inneren Verbindung PWS-3 |

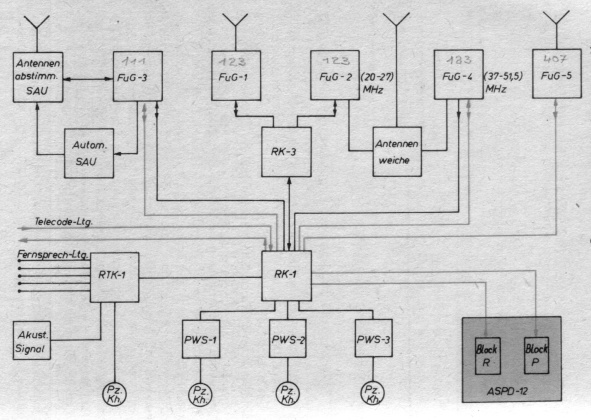

Weiterhin war es möglich, fünf Fernsprechverbindung anzuschließen. Das folgende Schema (Quellen 53) verdeutlicht die Nachrichtenverbindungen in der AFSt.
