Aufklärungsstation RBS-40
("Bronja", 1RL-128,
P-40 Nato Code: Long Track)
|
|
P-40 des FRR-11 1987 WKR des GS
Rödgen
(Überprüfung der Gefechtsbereitschaft Foto: Sammlung R.
Wagner) |
1. Einsatz in der NVA und
im FRR-11
Die Einführung der
RBS-40
begann ab 1971, als die ersten Fla-Raketenabteilungen
aufgestellt wurden. Eine RBS-40 war hatte bereits 1970 vorab
die Offiziersschule der Landstreitkräfte zur Sicherung der
Ausbildung erhalten. Als speziell für die Zwecke der
Truppenluftabwehr entwickelte Aufklärungsstation kam diese
Station in einer Vielzahl von Einheiten und Truppenteilen der
TLA zum Einsatz.
Die RBS-40 gehörte zum
Bestand folgender Truppenteile und Einheiten:
FRR 2K12 und 9K33
(FRR-1,4,7,8,9,11) |
Jedes FRR verfügte
in der Führungsbatterie eine P-40. Die P-40 wurden im
Wesentlichen im Zuge der Umrüstung vom Flak-Regiment zum
Fla-Raketenregiment beschafft. |
FRR 2K-11 |
Die Führungsbatterie des FRR verfügte über
eine RBS-40 sowie jede Abteilung über eine Aufklärungs- und
Zielzuweisungsstation 1S12 |
Funktechnische
Bataillone der MB (FuTB-3;5) |
In den Funktechnischen Battaillionen gab es
jeweils zwei Funktechnische Kompanien mit jeweils einer
RBS - 40 vorhanden |
Die NVA
verfügte über einen Bestand von 11 1S12 und 14 RBS-40
verschiedener Versionen. Das
FRR-11
erhielt 1979 im Zusammenhang mit der Umstrukturierung vom
Flak-Regiment zum Fla-Raketenregiment eine 1RL-128 DM-2. Die Station
blieb bis zur Auflösung des FRR-11 im Bestand. In
der NVA wurden folgende Versionen eingesetzt:
Bezeichnung NVA |
sowj. Bezeichnung |
Nr. lt. Verzeichnis
RWD |
1S12 A |
1S12 M |
91 20
00 |
1S12 A1 |
1S12 M |
91 21
00 |
1S12 M1 |
1S12 M1 |
90 20
00 |
RBS-40 |
1 RL-111 |
51 20
00 |
RBS-40 A-1 |
1 RL-128 D-1 |
51 21
00 |
RBS-40 M-1/ M2 |
1 RL-128 DM1/ DM2 |
51 22
00 |
|
|
P-40 des
FRR-11 1984 Asheluk Marsch zum Verladebahnhof (Foto: Sammlung
R. Wagner) |
P-40 mit
entfalteter Antenne auf dem Hof des Militärhistorischen
Museums Dresden
(Foto: Ralf Wagner, 1998) |
|
|
RBS-40
in Marsch-...... |
....-
und Gefechtslage |
(Beide
Zeichnungen Roland Seifert) |
Messbereich |
300 km |
Zeit des Absuchens der
Auffasszone |
10
sec. |
Antennendrehung |
12/18
U/min |
Sektorbereiche |
horizontal
360°
vertikal
0,5-30° |
Zeit des
Absuchens der Auffasszone |
in
3 Zonen: 10/15 s
in
2 Zonen 6,6/10 s
in
einer Zone 3,3/5 s |
Genauigkeit der
Koordinatenbestimmung |
Entfernung: 900m
keine Höhenbestimmung
Seitenwinkel: 1° |
Auflösungsvermögen |
Entfernung: 1.500m
Seitenwinkel: 1°25'
|
Impulsleistung |
1600 KW |
Impulsdauer |
1,5
Mycosekunden |
Anzahl
Festfrequenzen |
8 |
Impulsfolgefrequenz |
400/800 Hz |
Rauchzahl |
<8 |
Leistungsaufnahme |
52 (56)
KW |
Stromversorgung |
220V/ 400Hz |
Winkel
des toten Trichters |
30° |
Aggregat |
Intern 2x Gasturbine 2PW-8 (Verbr.
100l/h) |
Ausmaße |
Länge: 9,7m
Breite: 3,30m
Höhe: 4,2m |
Gefechtsmasse |
36,5 t |
Zeit zum Herstellen
der Arbeitsbereitschaft |
9 min
(15 min) |
Einschaltzeit |
3,5 min
(2 mon) |
Zeit zum Herstellen
der Marschlage |
7 min
(14 min) |
Marschgeschwindigkeit |
40 km/h |
Basisfahrzeug |
426-U |
Bedienung |
1/0/2/3 |

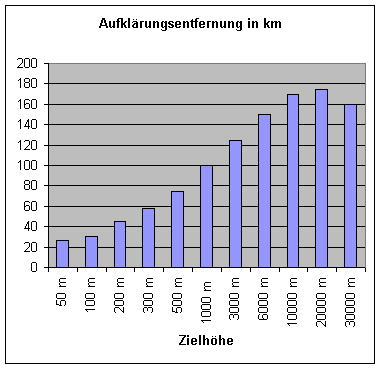

Darstellung der
Aufklärungsentfernung der P-40A (1S12A) im Verhältnis zur
Zielhöhe für Ziele mit einer effektiven Reflektionsfläche von 1m2
und einer Leistung von 80% (P0
=0,8)
|
Zielhöhe
|
Aufklärungs-
entfernung
|
50
m |
26
km |
100
m |
30
km |
200
m |
45
km |
300
m |
50
km |
500
m |
75
km |
1.000
m |
100
km |
3.000
m |
125
km |
6.000
m |
150
km |
10.000
m |
170
km |
20.000
m |
175
km |
30.000
m |
160
km |
|
Ralf Wagner, Dezember
2005
Hr. Lange |
Materialstudie: "Die Entwicklung der Truppenluftabwehr der NVA 1956-1974",
NVA, Kdo Lask, CTLA, 1975 ex GVS B237077 |
Karl Heinz Otto |
MTH "Funkmeßtechnik",
Militärverlag der DDR, 1.
Auflage 1986
|
Roland Seifert |
NVA-Die Raketenwaffen,
Typologie für Sammler und Modellbauer; 1998 by RoSe |
NVA, Kdo LasK; CTLA |
Auskunftsbuch der
Truppenluftabwehr 1985, ex GVS B 597030 |
Heinz
Kühn,
Steffen Gusczinski
u.v.a |
Truppenchronik des
Truppenteils Georg Stöber 1953-1981 . |
Lutz-Reiner Gau, Jürgen Plate, Jörg Siegert |
Deutsche Militärfahrzeuge
"Bundeswehr und NVA", Motorbuchverlag, 1. Auflage
2001 |
Andreas Zerbst |
www: "Die Truppenluftabwehr der
NVA"
|
