optischer Entfernungsmesser SDN-1

konstruktiver Aufbau

Zum Gerätesatz des E-Messers gehören:

  • das Entfernungsmessgerät (Gehäuse und Optisches System mit Binokularem Beobachtungssystem, biaxialem Refelexsystem und Beleuchtungssystem),

  • die Schulterstütze und

  • das Zubehör (mit Nachtsichtgerät, Behälter für das EM-Gerät, Behälter für die Schulterstütze  und EWZ- Satz)

SDN von der Okularseite aus gesehen

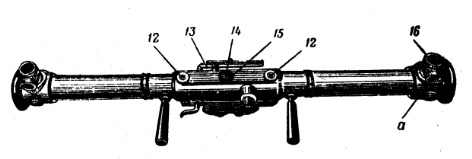

SDN von der Objektivseite aus gesehen

1- Rohr dünnwandiges Aluminiumrohr zur Unterbringung der mechanischen und optischen Teile des EM-Gerätes. Am Rohr befinden sich u.a. die Griffe zum vertikalen Richten des Em-Gerätes (7) sowie zwei Lagerringe, in die zur Gefechtsarbeit die Gabeln der Schulterstütze einzusetzen sind. (6, 11)
2- Basiskopf Identischer Aufbau, Unterbringung der Blenden, Endprismen und  Kontrastilter (Schalen für Kontrastfilter = 5), Trockenventil mit Trockenventil. Die dazugehörigen Trockenpatronen (Kiselgel) befinden sich in einer Speziellen Fassung (3). Zum Schutz gegen mechanische Beschädigung sind die Basisköpfe mit Gummipolstern (4) versehen. Auf dem vorderen Teil der Basiskopfe befinden sich Flansche zum Aufstecken von Sonnenblenden (16).
Zentraler Gehäuseteil (8;9 und 11 bis 15) In diesem Bereich befindet sich das Okularteil auf einer speziellen Lagerplatte (11) mit den wesentlichen Bedienelementen für das Em-Gerä, so. ua. der Hebel für die Zuschaltung der Lichtfilter (8), der Höhenberichtigungsring (9), die Linsen zur Beobachtung der Messskalen (12), das Grobvisier zum schnellen Auffassen des Ziels (13), der Zapfen für das Nachtbeleuchtungsgerät (14) mit Begrenzungsschraube (15)


Zu meiner Überraschung wurde 2004 in einer ebay-Auktion  komplettes SDN angeboten, das sich offenbar in einem Top-Zustand befand (Foto: ebay)  Zum Vergleich, das deutsche Em 1m R36 mit Tragegestell (Foto: R. Wagner). Beide Geräte sind ähnlich aufgebaut und weisen ähnliche technische Daten auf.

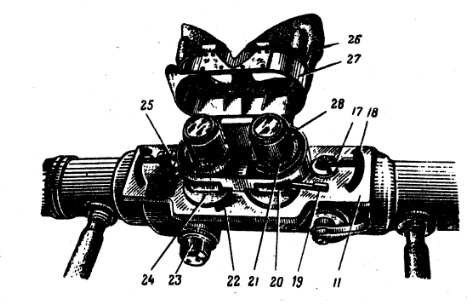

Lagerplatte mit Okularteil:



11 Lagerplatte des Okularteils 22 Augenabstandsskala
17 Hebel zum Einstellen der Sehschärfe am rechten Okular 23 Höhenberichtigungstrieb
18 Sehschärfenskale 24 Index
19 Hebel zum Einstellen des Augenabstandes 25 Haltevorrichtung
20 Fassung des rechten Rhomboidenprismas 26 Augenschutz
21 Okularstutzen 27,28 Rahmen



Ralf Wagner, 2004
NVA-DV Anordnung 059/1/301 (geändert A259/1/301; A327/1/301) Entfernungsmeßgerät 1m SDN Beschreibung und Nutzung, Chef Verwaltung TLA. 1972
