Fla-Sfl ZSU-23-4 "Shilka"



1. Bestand

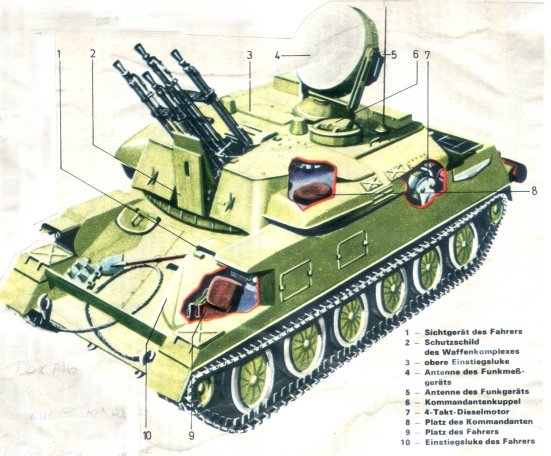

"Shilka" - Zeichnung aus einer älteren Armeerundschau



Die Hauptsysteme der Fla-SFL sind das Basisfahrzeug, das Spezialteil und die Primärstrom- versorgungsanlage.



Spezialteil:

  • 23 mm Vierlings Flak AZP-23M

  • Funkmessfeuerleitgerät RPK-2M (1RL-33M)

  • Optisches Visier

  • Richtantriebe 2Ä2

  • Nachrichtenausrüstung (R-123 / R-124)

  • EWZ

Primärstromversorgung:

  • Gasturbine DG-4M

  • Zusatzgetriebe

  • Generator

  • Umformerblock BP-12

  • Steuer und Regeleinrichtung

Basisfahrzeug GM575:

  • Wanne,

  • Motor,

  • Kraftübertragung,

  • Laufwerk, elektrische Anlage, Beobachtungsgeräte,

  • Lüftungsanlage,

  • kernwaffenschutzanlage,

  • Feuerlöschanlage,

  • Navigationsgerät

Aufbau Spezialteil - Turm

Zeichnung: shilka.guns.ru

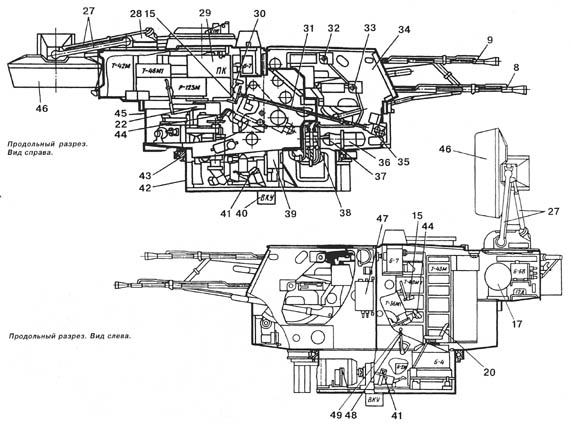

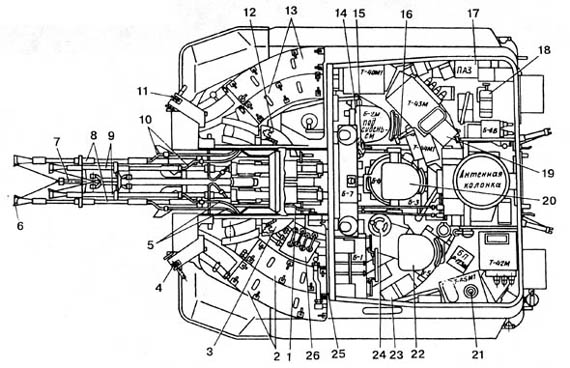

1-Prallelogrammstange der Wiege 2- linker  Gurtkasten 3; 12- linkes und rechtes Lot 4; 11- Linke und rechte Winde
5;10 Kühlleitungen 6 Mündungs- feuerdämpfer 7 Trosse zum Wechseln der Läufe  8 unteres Zwillingsgeschütz
9 oberes Zwillingsgeschütz 4; 11- rechte Winde 13- rechter Gurtkasten 14- Platz des Funkorters
15 Handrad zum Richten nach der Höhe  16- Turmblockierung 17- Druckluftflasche des Systems PAZ 18- Feuerlöscher
19- Steuerpult PAZ  20- Platz des Oberfunkorters 21- Antennenfuß (Fungerät) 22- Platz des Komandanten
23-Steuerblock für das Navigationssystem 24- Handrad zum Richten nach der Seite 25- linkes gepanzertes Schutzschild       26- Kühlflüssigkeits- behälter

Zeichnung: shilka.guns.ru

27-Antennenhalterung 28- Antennenheizung 29- Kommandantenpult 30- Abfeuerungsgriff
31-Gestänge zur Steuerung des Höhenrichtantriebs 32; 33- Zapfen für  obere u. untere Wiege zur Aufn. der Waffen 34- Lafettenkörper 35-Reduziergetriebe für die Handsteuerung (Höhe)
36-E-Motor des Kühlsystems 37- Getriebe des Kühlsystems 38- Kühlmittelpumpe 39- Verteilertafel
40- Schleifringübertrager 41- Ablasspedal (??) 42-unterer Behälter (??) 43-Lager der Turmbremse (??)
44- Steuergriffe zum Richten 45- oberer Behälter (??) 46- Antenne 47- Zusatzbehälter (??)
48- Hebel zur Wiegenzurrung   49- Hebel zum Um- schalten Motor/ Hand- betrieb  50- Rechengerät 51- Frequenzmesser

Zeichnung: shilka.guns.ru

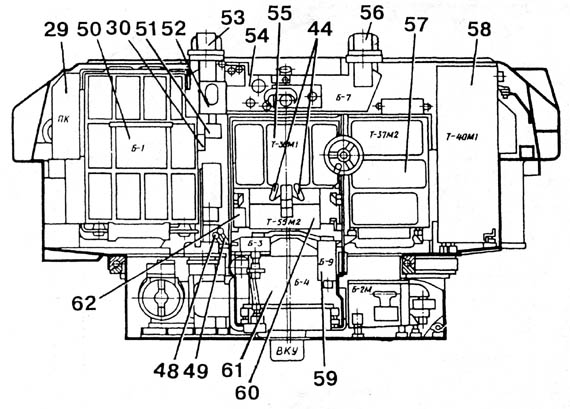

52- Apparat 1 TPU 53/56 linker und rechter Visierkopf des opt. Visiers 54- optisches Visier 55-Block T-36M Rundsichtgerät mit Steuerpult
57- Block T-37 Entfernungssichtgerät  58- Empfangssystem/ SBZ-Systen 59- Sicherungskasten 60-Antennensteuerpult T-55
61- Kurskreisel 62- Heizungssteuerung
