optischer Entfernungsmesser SDN-1 |
|
Einsatz in der NVA und im FRR-11
Das Entfernungsmessgerät SDN wurde in der NVA bereits seit ihrer Gründung verwendet. Es ähnelt in seinem Aufbau sehr stark dem deutschen Em-1 aus dem zweiten Weltkrieg. In wie weit dieses Gerät in der KVP und der NVA ebenfalls verwendet wurde, ist mir nicht bekannt. Optische Entfernungsmessgeräte mit 1m-Basis wurden bereits bei der KVP und in den Anfangsjahren der NVA in den mit der 37mm Flak M1939 ausgerüsteten Flakbatterien zur Entfernungsmessung für Luftziele verwendet. In der Beschreibung zum SDN wird als Bestimmung auch die Messung der Entfernung zu Überwasser- und Erdzielen genannt. |
|
Über einen derartigen Einsatz ist mir jedoch nichts bekannt. Vom Em-Gerät SDN gab es zwei verschiedene Varianten, die sich geringfügig in der Länge unterschieden. Nach Einführung der 57mm Flak verfügten die betreffenden Flakbatterien über ein SDN als Reservegerät. Mit Einführung der RPK-1 wurde es ausgesondert.

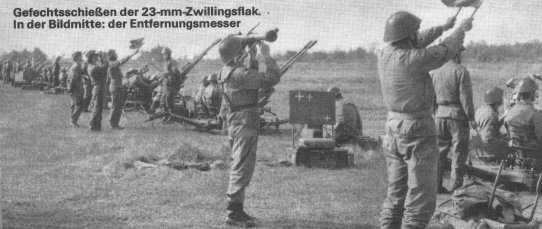

In der 57mm Fla-Sfl-Batterie gehörte das SDN zur Ausrüstung der BBS auf Basis des 50 PK und war das Hauptmittel zur Entfernungsbestimmung. Ebenfalls wurde es in den Flakbatterien ZU-23-2 verwendet. Die im Soll-2 des FRR-11 geführten Fla-Züge führten jedoch nicht dieses Gerät im Bestand. Als dieZU-23-2 1975 aus den aktiven Truppenteilen ausgesondert wurde, endete auch die Dienstzeit des SDN bei der NVA. Bei den Kampfgruppen wurde es dagegen bis zu deren Auflösung verwendet.
|

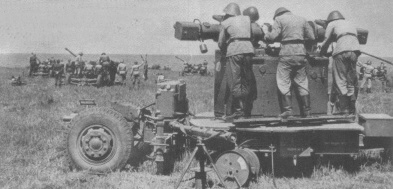

57mm Flak Batterie der NVA in den 50-er Jahren mit Em-Gerät 61 auf dem Kdo Gerät 6-60. Im Vordergrund ein auf einem Dreibein abgelegtes SDN
Foto: MTH Flakartillerie |
| Länge | 1,128 m/ 1,116m |
| Masse | 4,8 kg |
| Masse mit Zubehör | 29,4 kg |
| Basis | 1m |
| Vergrößerung | 10-fach |
| Gesichtsfeld | 6° |
| Durchmesser der Austrittspupille | 2,5mm |
| Auflösevermögen in der Mitte des Gesichtsfelds | 5,5" |
| Lichtdurchlässigkeit | 40% |
|
Messbereich |
500 bis 6000 m |
| Abstand der
Meßmarken:
|
von 500 bis 2000 m: je 100m von 2000 bis 4000 m: je 200 m von 4000 bis 6000 m: je 300 m |
| Berichtigungsbereich nach der Höhe | 1' |
| Berichtigungsbereich nach der Entfernung | 60 Fth |
Ralf Wagner, 2004
weiter zu Konstruktiver Aufbau
Quellen:
| NVA-DV | Anordnung 059/1/301 (geändert A259/1/301; A327/1/301) Entfernungsmeßgerät 1m SDN Beschreibung und Nutzung, Chef Verwaltung TLA. 1972 |
| Karl Heinz Otto | Reihe Militärtechnische Hefte, Heft "Flakartillerie", Militärverlag der DDR, 1.Auflage 1987 |
